Le plan de masse coté (DP2) est le document central d'un dossier de déclaration préalable de piscine. Requis par l'article R.431-36(b) du Code de l'urbanisme, il représente le terrain vu du dessus avec la piscine positionnée à l'échelle (1/100 ou 1/200). Il doit obligatoirement indiquer les distances entre la piscine et les limites séparatives (minimum 3 mètres selon l'article R.111-19, sauf règle PLU locale différente), la distance à l'habitation existante, la distance à la voie publique, les dimensions du bassin, l'emprise au sol et l'orientation au nord. Le plan doit aussi montrer les constructions existantes, les accès au terrain et les réseaux (eaux pluviales, tout-à-l'égout). C'est la pièce la plus technique du dossier : un plan sans cotes ou avec des distances approximatives est systématiquement refusé par le service instructeur. Permis-Piscines génère automatiquement ce plan de masse conforme en 24-48h à partir des données cadastrales.

Si vous déposez une déclaration préalable pour une piscine, le plan de masse (DP2) est probablement le document qui vous posera le plus de difficultés. Voici tout ce que vous devez savoir pour réaliser un plan conforme — ou le confier à un professionnel.

Qu'est-ce qu'un plan de masse piscine ?

Le plan de masse est une vue aérienne (vue de dessus) de votre terrain montrant l'implantation de la piscine par rapport aux limites du terrain, aux constructions existantes et à la voie publique. C'est un plan coté : toutes les distances pertinentes doivent y figurer en mètres.

Ce que dit le Code de l'urbanisme

Article R.431-36(b) : Le dossier de déclaration préalable comprend un plan de masse des constructions à édifier ou à modifier coté dans les trois dimensions. Ce plan fait apparaître les travaux extérieurs aux constructions, les plantations maintenues, supprimées ou créées et, le cas échéant, les constructions existantes.

En pratique, pour une piscine, le plan doit être suffisamment précis pour que le service instructeur puisse vérifier le respect du PLU local : distances, emprise au sol, surface du bassin. L'article mentionne « coté dans les trois dimensions », ce qui signifie que les altimétries (niveaux du terrain naturel et du projet) doivent aussi apparaître — c'est pour cela que le plan en coupe (DP3) complète le plan de masse.

Différence entre plan de masse et plan de situation

Ces deux documents sont souvent confondus, mais ils ont des rôles très différents :

  • Le plan de situation (DP1) — article R.431-36(a) — localise le terrain dans la commune. Il est réalisé à une échelle de 1/5 000 à 1/25 000 et permet au service instructeur d'identifier la zone du PLU applicable (zone U, AU, A, N).
  • Le plan de masse (DP2) — article R.431-36(b) — montre le détail de votre terrain à l'échelle 1/100 ou 1/200. C'est lui qui prouve que votre piscine respecte les règles de distance, d'emprise au sol et d'implantation.

Les deux documents sont obligatoires. Un dossier déposé sans l'un des deux sera considéré comme incomplet par la mairie, qui disposera d'un mois pour vous envoyer une demande de pièces complémentaires (article R.423-38 du Code de l'urbanisme).

Quelle échelle utiliser ?

Le plan de masse doit être réalisé à une échelle permettant de lire clairement les cotes. Les deux échelles acceptées sont :

  • 1/100 (1 cm = 1 m) — Recommandée pour les terrains de taille standard (moins de 1 000 m²). Plus lisible.
  • 1/200 (1 cm = 2 m) — Pour les grands terrains. Permet de tout faire tenir sur une page A4/A3.
Mentionnez toujours l'échelle sur le plan : « Échelle 1/100 » avec une barre d'échelle graphique. Sans cette indication, le plan peut être considéré comme non conforme.

Pourquoi la barre d'échelle graphique est-elle importante ? Lorsque le plan est imprimé ou photocopié, les dimensions peuvent être légèrement modifiées. La barre d'échelle graphique (un segment gradué en mètres) permet au service instructeur de vérifier les distances même si l'impression n'est pas exactement à 100 %. C'est une exigence courante des services instructeurs.

Les cotes obligatoires

Le plan de masse doit comporter toutes les distances nécessaires pour vérifier la conformité au PLU. Voici les cotes indispensables :

Distances aux limites séparatives

C'est la distance entre le bord du bassin et la clôture (ou limite de propriété) la plus proche. La règle nationale (article R.111-19 du Code de l'urbanisme) impose un minimum de 3 mètres. Cependant, beaucoup de PLU locaux ont une règle spécifique pour les piscines, souvent entre 1 et 2 mètres.

Piège fréquent : la distance piscine dans le PLU est parfois différente de la distance « constructions ». Le PLU peut imposer 5 m pour un bâtiment mais seulement 1,5 m pour une piscine. Vérifiez toujours la section spécifique aux piscines du règlement de zone.

Les cotes à indiquer côté limites séparatives :

  • Distance piscine — limite nord
  • Distance piscine — limite sud
  • Distance piscine — limite est
  • Distance piscine — limite ouest

Comment mesurer ? La distance se mesure en ligne droite horizontale, du point le plus proche du bassin (ou de la margelle si elle fait saillie) jusqu'à la limite de propriété. Attention : la limite de propriété n'est pas toujours la clôture. En cas de doute, consultez le plan de bornage établi par un géomètre-expert ou le plan cadastral disponible sur cadastre.gouv.fr.

Distance à l'habitation

Bien que rarement imposée par le PLU, la distance entre la piscine et l'habitation existante est une information utile pour le service instructeur. Elle figure généralement sur le plan de masse. Cette distance est aussi importante pour des raisons pratiques : elle conditionne l'accès technique au local de filtration et les nuisances sonores de la pompe pour les occupants de la maison.

Distance à la voie publique

Certains PLU imposent un recul minimum par rapport à la voie publique (souvent 5 à 10 m pour les constructions, parfois moins pour les piscines). Cette distance doit figurer sur le plan.

Emprise au sol

L'emprise au sol de la piscine correspond à sa surface projetée au sol. Pour une piscine sans abri, c'est la surface du bassin. Pour une piscine avec abri, c'est la surface de l'abri.

Le PLU fixe souvent un coefficient d'emprise au sol maximum (CES). Le plan de masse doit permettre de vérifier que l'emprise totale des constructions (maison + garage + piscine + annexes) ne dépasse pas ce coefficient.

Rappel réglementaire : l'emprise au sol est définie à l'article R.420-1 du Code de l'urbanisme comme la « projection verticale du volume de la construction, tous débords et surplombs inclus ». Pour une piscine enterrée sans abri, l'emprise au sol est égale à la surface du bassin. Pour une piscine avec abri (fixe ou télescopique), c'est la surface de l'abri qui compte — et si cet abri dépasse 1,80 m de hauteur, un permis de construire peut être exigé en sus de la déclaration préalable.

Les éléments à faire figurer

Orientation et nord

Le plan doit comporter une flèche indiquant le nord. C'est indispensable pour l'orientation du terrain et la cohérence avec le plan de situation (DP1).

Constructions existantes

Toutes les constructions présentes sur le terrain doivent apparaître sur le plan : maison d'habitation, garage, abri de jardin, terrasse, mur de soutènement, etc. Chaque construction doit être identifiée et sa surface au sol indiquée.

Réseaux et accès

Le plan doit indiquer :

  • Les accès au terrain (portail, entrée piétonne)
  • Les réseaux existants à proximité (eaux pluviales, assainissement, électricité)
  • Le point de raccordement pour les eaux de vidange de la piscine
  • Les plantations significatives (arbres à conserver ou supprimer)

Plantations et végétation

L'article R.431-36(b) mentionne explicitement les « plantations maintenues, supprimées ou créées ». Sur le plan de masse, vous devez donc indiquer :

  • Les arbres existants que vous conservez (avec leur emplacement approximatif)
  • Les arbres ou haies que vous devrez supprimer pour implanter la piscine
  • Les nouvelles plantations prévues (haie de clôture, massifs autour de la piscine)

Certains PLU imposent un pourcentage minimum d'espaces verts sur la parcelle. La suppression d'arbres peut aussi être soumise à autorisation dans les communes ayant un règlement de protection du patrimoine arboré. Vérifiez le règlement de votre zone PLU.

Les 5 erreurs les plus fréquentes

Voici les erreurs qui provoquent le plus souvent un refus ou une demande de pièces complémentaires :

  1. Plan sans cotes de distances — C'est l'erreur n°1. Un plan « joli » mais sans dimensions chiffrées est inutilisable pour le service instructeur.
  2. Échelle non indiquée ou incorrecte — Le plan doit être à l'échelle 1/100 ou 1/200, avec mention de l'échelle et barre graphique.
  3. Limites de propriété imprécises — Les limites doivent correspondre au cadastre officiel. Un plan dessiné « à l'œil » sera rejeté.
  4. Oubli du nord — Sans indication du nord, le plan ne peut pas être recoupé avec le plan de situation.
  5. Constructions existantes omises — Toutes les constructions doivent figurer, même les annexes et abris de jardin.

Quels logiciels utiliser ?

Si vous réalisez le plan vous-même, voici les options :

  • AutoCAD / LibreCAD — Logiciels de dessin technique professionnels. Les plus précis, mais nécessitent une formation.
  • SketchUp — Plus accessible, version gratuite disponible. Convient pour un plan de masse simple.
  • Cadastre.gouv.fr — Le fond de plan cadastral est téléchargeable gratuitement. Il peut servir de base pour positionner les limites.
Notre service : Permis-Piscines génère automatiquement votre plan de masse coté à partir des données cadastrales officielles. Les distances sont calculées, l'échelle est correcte, et les constructions existantes sont positionnées. Vous recevez un plan conforme en 24-48h pour 179 €.

Les étapes pour réaliser un plan de masse

Si vous réalisez le plan vous-même, voici la méthode étape par étape :

  1. Récupérer le fond cadastral — Rendez-vous sur cadastre.gouv.fr, recherchez votre parcelle, et téléchargez l'extrait cadastral au format PDF. Ce document contient les limites exactes de votre propriété.
  2. Vérifier les limites de propriété — Si un bornage a été réalisé par un géomètre-expert, utilisez-le en priorité. Les limites cadastrales ont une précision de 0,5 à 2 mètres selon les zones, ce qui peut poser problème pour des distances serrées.
  3. Définir l'échelle — Choisissez 1/100 si votre terrain fait moins de 1 000 m² (le plan tiendra sur une feuille A3). Sinon, utilisez 1/200.
  4. Positionner les constructions existantes — Dessinez la maison, le garage, les annexes avec leurs dimensions. Indiquez la surface au sol de chaque construction.
  5. Implanter la piscine — Dessinez le bassin à l'emplacement prévu avec ses dimensions exactes (longueur, largeur). Incluez la margelle et la plage si elles sont prévues.
  6. Coter toutes les distances — Mesurez et indiquez : distance piscine-limites séparatives (tous côtés), distance piscine-habitation, distance piscine-voie publique.
  7. Ajouter les éléments complémentaires — Flèche nord, barre d'échelle graphique, réseaux (eaux pluviales, assainissement), accès au terrain, arbres existants et projetés.
  8. Vérifier la conformité PLU — Avant de déposer, vérifiez que les distances respectent les règles de votre zone PLU (consultable en mairie ou sur le Géoportail de l'urbanisme, geoportail-urbanisme.gouv.fr).

Cas particuliers

Piscine hors-sol

Une piscine hors-sol de plus de 10 m² installée plus de 3 mois par an nécessite une déclaration préalable (article R.421-9 du Code de l'urbanisme). Le plan de masse est alors identique à celui d'une piscine enterrée : mêmes cotes, mêmes distances, mêmes éléments. La seule différence est que le plan en coupe (DP3) montrera le bassin au-dessus du terrain naturel au lieu d'être enterré.

Terrain en pente

Sur un terrain en pente, le plan de masse reste une vue de dessus (projection horizontale). Les distances sont mesurées en projection horizontale, pas en suivant la pente. En revanche, le plan en coupe (DP3) devra montrer la pente du terrain naturel et les terrassements nécessaires. Si la pente est supérieure à 10 %, il est conseillé d'indiquer les courbes de niveau ou au minimum les cotes altimétriques (NGF) sur le plan de masse.

Zone protégée (SPR, ABF)

Si votre terrain se situe dans le périmètre d'un Site Patrimonial Remarquable (SPR, ex-AVAP/ZPPAUP) ou aux abords d'un monument historique (périmètre de 500 m), l'Architecte des Bâtiments de France (ABF) doit émettre un avis. Le plan de masse doit alors être particulièrement soigné : les matériaux, les couleurs, et l'intégration paysagère seront examinés. Le délai d'instruction passe à 2 mois au lieu d'1 mois.

Attention : en zone protégée, l'ABF peut imposer des prescriptions spécifiques (couleur de la margelle, interdiction d'un abri, obligation de végétaliser autour du bassin). Vérifiez si votre parcelle est concernée sur atlas.patrimoines.culture.fr.

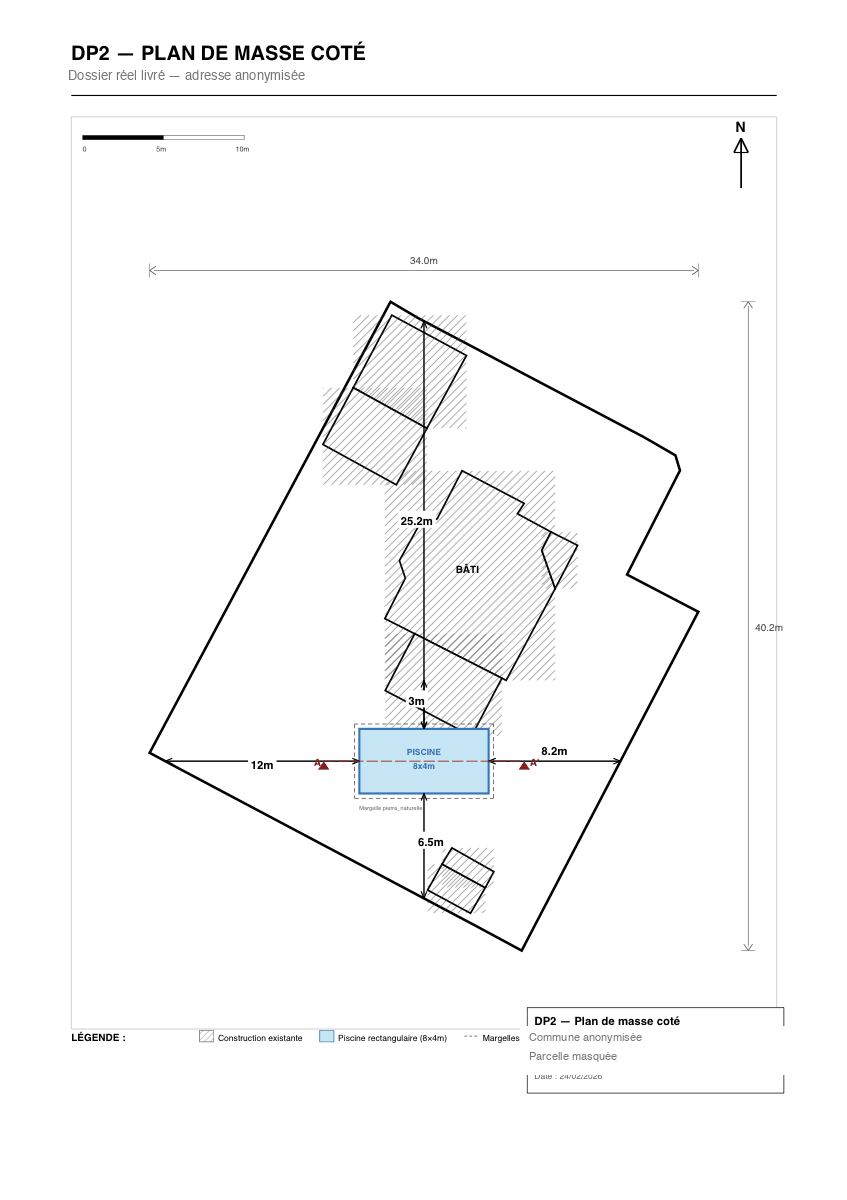

Exemple de plan de masse conforme

Un plan de masse conforme pour une piscine de 8 × 4 m doit montrer :

  • Le terrain avec ses limites cadastrales exactes
  • La maison d'habitation avec sa surface au sol
  • La piscine positionnée avec ses dimensions (8,00 m × 4,00 m)
  • Distance piscine — limite nord : 4,50 m
  • Distance piscine — limite est : 3,20 m
  • Distance piscine — habitation : 6,00 m
  • Distance piscine — voie publique : 12,00 m
  • Flèche nord, échelle 1/100, barre d'échelle graphique
  • Arbres existants, accès, réseaux

Vous pouvez voir un exemple réel sur notre page exemple de dossier.

Simplifiez vos démarches

Permis-Piscines génère votre dossier complet en 24-48h, à partir de 179 €.

Découvrir nos offresVoir un exemple de dossier

Questions fréquentes

Le plan de masse doit-il être réalisé par un professionnel ?

Non. Aucun texte n'impose que le plan de masse soit réalisé par un architecte ou un dessinateur. Cependant, il doit être conforme aux exigences du Code de l'urbanisme : à l'échelle, coté, avec toutes les informations requises. Un plan amateur sans cotes sera refusé.

Faut-il un plan de masse pour une piscine hors-sol ?

Oui, si la piscine nécessite une déclaration préalable (surface > 10 m² et installation > 3 mois/an). Le plan de masse est identique, que la piscine soit enterrée, semi-enterrée ou hors-sol.

Quelle est la différence entre le plan de masse (DP2) et le plan de situation (DP1) ?

Le plan de situation (DP1) localise le terrain dans la commune, à l'échelle 1/5 000 ou 1/25 000. Le plan de masse (DP2) montre le détail du terrain avec la piscine positionnée, à l'échelle 1/100 ou 1/200. Ce sont deux documents complémentaires et tous deux obligatoires.

Les dimensions de la margelle comptent-elles dans les distances ?

En général, les distances se mesurent depuis le bord extérieur du bassin (margelle incluse si elle dépasse). Certains PLU précisent « bord du bassin » ou « bord de la plage ». En cas de doute, mesurez depuis le point le plus extérieur de l'installation.

Comment faire un plan de masse pour une piscine soi-même ?

Pour réaliser un plan de masse soi-même : téléchargez le fond cadastral de votre parcelle sur cadastre.gouv.fr, reportez les limites de propriété à l'échelle 1/100 ou 1/200, positionnez la piscine avec ses dimensions exactes, puis cotez toutes les distances (piscine-limites séparatives, piscine-habitation, piscine-voie publique). Ajoutez la flèche nord, l'échelle avec barre graphique, les constructions existantes et les réseaux. Le plan doit être lisible et précis pour que le service instructeur puisse vérifier la conformité au PLU.

Peut-on déposer une déclaration préalable de piscine sans plan de masse ?

Non. Le plan de masse (DP2) est une pièce obligatoire listée à l'article R.431-36(b) du Code de l'urbanisme. Sans ce document, le dossier de déclaration préalable est considéré comme incomplet. Le service instructeur vous adressera une demande de pièces complémentaires dans le mois suivant le dépôt, ce qui suspend le délai d'instruction d'un mois (article R.423-38).

Quel est le délai d'instruction d'une déclaration préalable de piscine ?

Le délai d'instruction est d'un mois à compter du dépôt du dossier complet (article R.423-23 du Code de l'urbanisme). Ce délai peut être porté à deux mois si le terrain se situe dans le périmètre d'un site patrimonial remarquable (SPR) ou aux abords d'un monument historique, car l'avis de l'Architecte des Bâtiments de France (ABF) est alors requis. Si le dossier est incomplet (plan de masse manquant ou non conforme), le délai est suspendu jusqu'à réception des pièces.
